최신 노트북은 대부분 USB-C 포트를 통해 충전할 수 있기 때문에, USB-C 케이블만 있으면 보조배터리로도 노트북을 충전할 수 있습니다. 그렇다면, 충전 포트가 따로 있는 노트북을 보조배터리로 충전하려면 어떻게 해야 할까요?

저는 NT550XZ-AD5A 모델을 사용하고 있는데, 전원 포트가 따로 있습니다.

이 노트북의 충전 어댑터는 19V, 2.1A로 40W 출력입니다.

알리에서 아래와 같은 USB PD(Power Delivery) 20V 출력을 지원하는 케이블을 구매했습니다.

제 노트북 충전 어댑터는 19V 출력을 제공하는데, 1V 정도 차이가 나더라도 노트북이 손상되지는 않습니다. 물론, 전압 차이가 크게 나면 문제가 될 수 있으니 전압을 꼭 확인한 후 구매하는 것이 중요합니다. USB-C 포트 반대쪽의 동그란 꼽는 부분이 자기 노트북에 맞는 제품을 구매해야 합니다.

이제 보조배터리와 연결해 보겠습니다.

노트북을 충전하려면, USB PD로 20V 출력을 지원하는 보조배터리가 필요합니다. 저는 삼성 20000mAh (45W) 보조배터리를 사용하고 있습니다. 이 보조배터리는 최대 20V, 45W 출력을 지원하여, 제 노트북을 충전할 수 있습니다. 아래 링크에서 확인할 수 있습니다:

https://www.samsung.com/sec/mobile-accessories/battery-pack-20-Ah/EB-P4520XUEGKR/

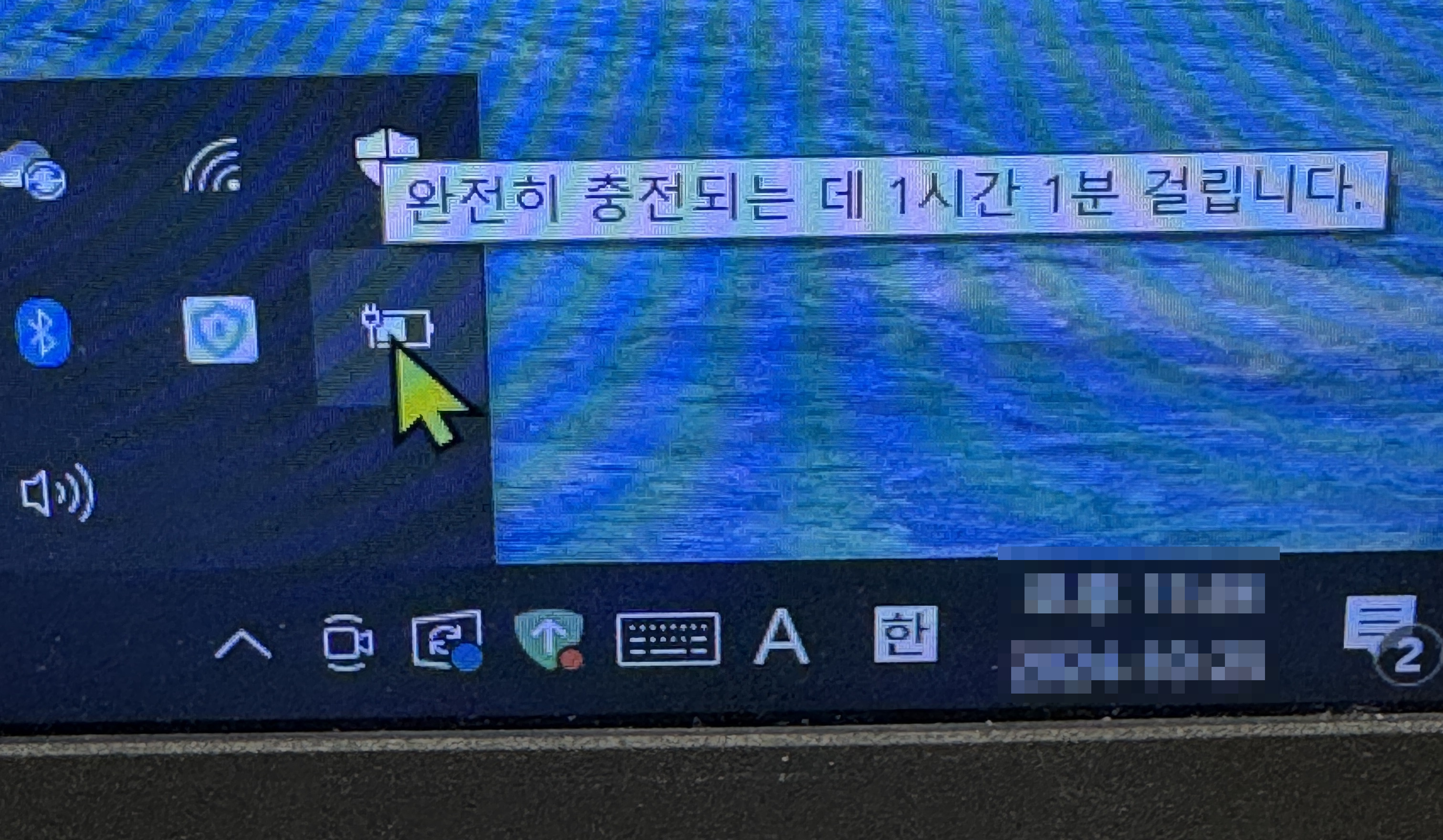

보조배터리와 USB-C 케이블을 연결한 후, 노트북의 상태바를 확인해 보니 충전이 정상적으로 되고 있다는 것을 확인할 수 있었습니다. 충전 어댑터를 쓸때 보다 충전이 다소 느릴 수는 있습니다.

이 방법은 야외에서 급하게 노트북을 충전해야 할 때 유용하게 사용될 수 있습니다.

보조배터리에서 12V 전압을 얻는 방법을 포스팅 한적이 있습니다.

https://ls-al.tistory.com/235

블랙박스 구동을 위해서 승압보드를 이용하여 보조배터리에서 12V를 만들어 보았습니다. 실제로는 조금 높게 13.5V를 사용하였습니다. 블랙박스는 보통 12V~24V 의  전원이 필요한데, 13.5V 정도를 사용하였습니다.  블랙박스에는 차량의 배터리가 완전히 방전되는 것을 방지하고자 저전압 차단 기능이 있는데, 특정 전압 이하로 떨어지면 녹화가 중지되게 됩니다. 보통 블랙박스 설정에서 전압 설정도 가능하고 이 기능을 끌 수도 있습니다. 저는 13.5V 정도로 적당히 높게 인가해 주었습니다. (블랙박스 설정을 보니 12.5V로 설정되어 있었습니다.)

네이버에 검색해보니 MT3608와 XL6009를 이용한 보드를 찾을 수 있었는데, 저는 XL6009보드를 이용하였습니다.

두 보드의 차이는

MT3608 보드는 2V~ 입력을 받아서 12V(가변저항으로 출력 전압 조정가능) 를 만들수 있고, 최대 2A 출력입니다.

XL6009보드는 3V~ 입력을 받아서 12V(가변저항으로 출력 전압 조정가능) 를 만들 수 있고, 최대 3A 출력입니다.

두 보드 모두 가변저항을 이용해서 출력 전압을 조정할 수 있습니다. 제가 구매한 보드의 경우 파란색 가변저항을 시계방향으로 돌리면 출력 전압이 낮아지고, 반시계방향으로 돌리면 출력 전압이 올라갔습니다.

XL6009를 선택한 이유는 출력 전류가 더 높아서인데, 12V에 1A 정도만 되어도 블랙박스 정도는 충분히 구동할 수 있습니다. XL6009가 칩이 커서 방열도 더 잘되지 않을 까 하는 마음도 있었습니다만 열은 거의 나지 않았습니다.

구매한 보드의 IN, OUT 단자에 전선을 연결한 모습입니다.

제대로된 구동을 위해서는 케이블의 최대 허용 전압, 전류도 중요합니다. 구매하실 때, 확인 후 구매하시길 바랍니다.

보드를 넣을 케이스는 따로 구매하지 않고, 3G 시절 핸드폰 충전기를 뜯어서 아래와 같이 보드를 넣어 주었습니다.

집에 보조배터리가 몇개 있는데, 논스위칭과 패스스루가 되는게 있나하고 실험해 보았으나, 아쉽게도 패스스루를 지원하는 배터리는 있었는데, 논스위칭은 모두 지원하지 못했습니다. 아래 동영상처럼 충전 시작/종료 시점에 잠시 출력이 차단되어 버립니다.

일렉젯 20000mAh 보조배터리가 논스위칭과 패스스루를 모두 지원해서 블랙박스용 보조배터리로 좋다고 합니다.

갤럭시 노트20 울트라 무선 충전을 위해서 케이스와 보조배터리를 구매했습니다.
신지모루 맥세이프 M 에어클로 베이직 케이스와 로랜텍 맥세이프 보조배터리 10000mAh 입니다.

쿠팡 로켓배송으로 구매했습니다.

반품이 편하고 배송이 빨라서 쿠팡 로켓배송을 애용중입니다.

신지모루 케이스를 구매하기전에 ㄹ 사의 다른 케이스를 먼저 구매했었는데, 불량으로 반품하고 바로 다시 구매했습니다. 아래 사진처럼 버튼 부분이 늘어나 있었습니다.

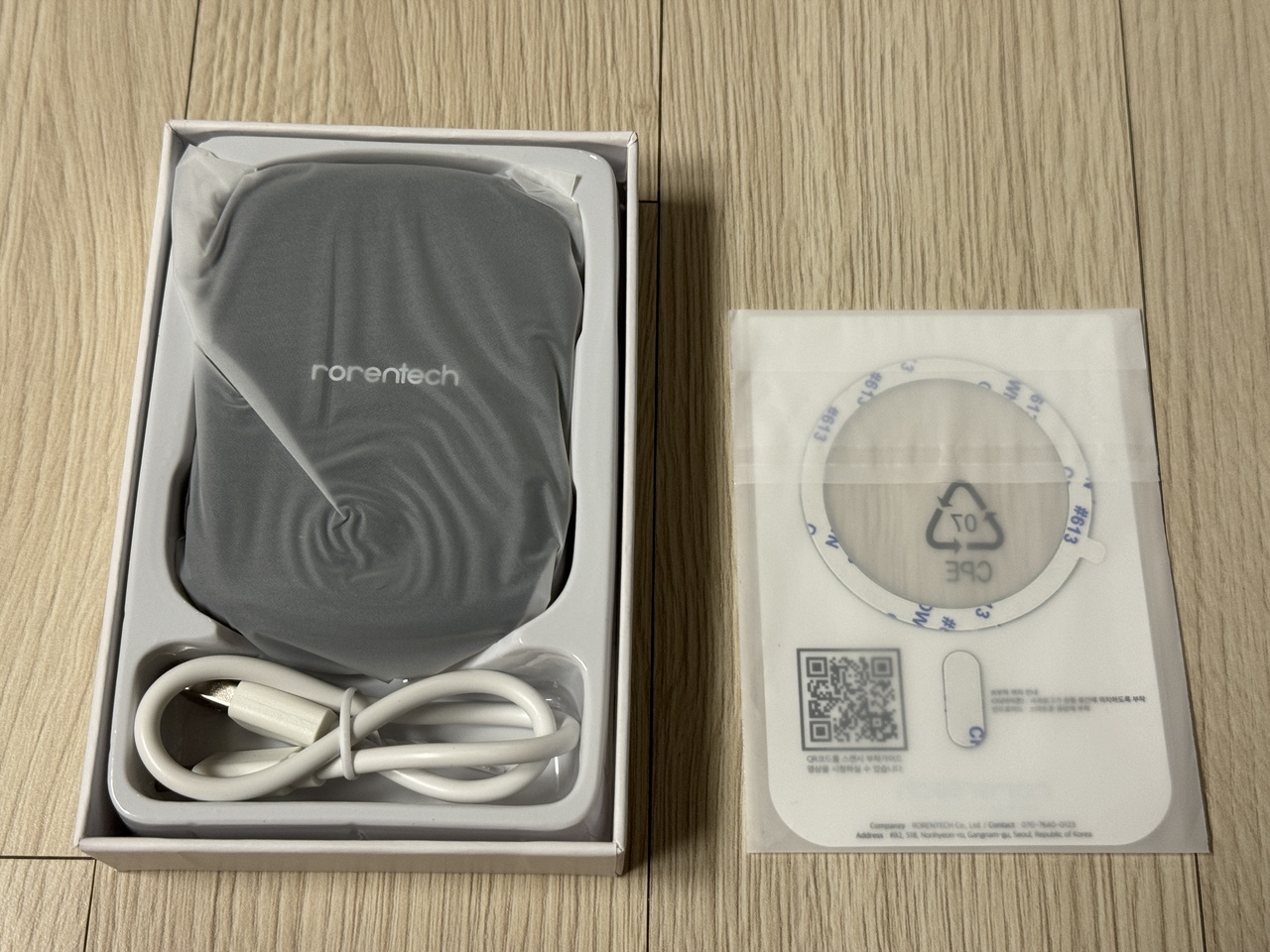

로랜텍 보조배터리 구성품입니다.

보조배터리에 맥세이프 충전링이 1개 포함되어 있지만, 정확하게 붙일 자신이 없어서 맥세이프 케이스도 새로 구매했습니다. 위치가 잘 안 맞을 경우, 충전이 안되거나 되더라도 발열이 심하다고 합니다.

보조배터리는 무게와 용량이 적당해서 좋은데 무선 충전중에 열이 조금 나는 편입니다.
무선충전이니 어느 정도의 열은 그러려니 하는데, 십여분 후 고속 충전에서 일반충전으로 전환됩니다.
배터리 보호를 위해서 일반 충전으로 전환되는 것 같습니다.

그리고 처음 보조배터리를 사용할 때, 타는 듯한 냄새가 나서 맡아보니 USB-C 포트 근처에서 플라스틱 타는 듯한 냄새가 납니다.  고장인가 싶었는데, 좀 지나고 나니 냄새가 더 이상 나지는 않습니다. 코를 대고 맡아보면 냄새가 좀 나긴합니다.

신지모루 맥세이프 케이스는 대만족입니다. 타이트하게 잘 맞고, 그립감도 좋습니다.
배터리 붙여도 잘 안 떨어지고 잘 붙어 있습니다.


열때문에 살짝 불편하긴 합니다만 케이블이 없어서 편합니다.

* 이 포스팅은 쿠팡 파트너스 활동의 일환으로, 이에 따른 일정액의 수수료를 제공받습니다.

차량용 블랙박스는 12V 전원이 필요한데 휴대용 보조배터리에서 12V를 얻을 수 있는 방법들입니다.

12V UPS 제품을 이용할 수도 있습니다.

USB 5V to 12V 승압 케이블

국내 인터넷에서 쉽게 구할수 있는 제품입니다.
다만 지원하는 최대 전류가 낮고, 입력 전압이 5V보다 낮을 경우 12V 출력이 제대로 되지 않습니다.

전류를 적게 쓰는 경우에는 괜찮습니다만 많이 쓰는 경우에 출력 전압이 떨어지게 됩니다. 필요한 전류를 확인 후 구매하시기 바랍니다.

MT3608 승압 보드

보드 상태로 판매되는 제품입니다.
최대 전류가 2A까지 지원이 되고 입력 전압이 2V 이상만 되도 12V 출력이 됩니다.
93% 이상의 승압 효율이라고 합니다.

PDC003  USB-C 컨넥터용 decoy trigger

위 두가지 방법이 5V를 12V로 승압해주는 것이라면 이 방법은 12V 출력을 지원하는 보조배터리 자체의 기능을 이용하는 것입니다. 보조배터리가 12V 출력을 지원해야만 쓸 수 있습니다.

aliexpress에서 decoy trigger 라고 검색하면 관련 제품들이 많이 나오는데, decoy(유인, 미끼) 라는 단어처럼 해당 케이블이 보조배터리로 하여금 12V 출력을 하게끔 유인(?)을 해줍니다. 보조배터리의 PPS 기능을 이용하는 것 같습니다.

PDC003, UQC006 두가지 구매해서 12V 출력이 되는지만 테스트해 보았습니다. 실제로 사용해보고 후기 남기겠습니다.

UQC006 USB-A 컨넥터용 decoy trigger

PDC003이 USB-C 컨넥터에 꽂는 케이블 이었다면 UQC006의 경우, USB-A 컨넥터에 꽂는 케이블입니다.
decoy trigger 케이블로써 USB-A 포트로 12V 출력을 지원하는 보조배터리에 사용해야 합니다.

12V UPS 이용

aliexpress에서 "12V UPS"를 검색하니 아래 제품들이 나옵니다.

리튬이온 배터리이며 12V(2A) 입력(2A)으로 충전하고 12V(2A) 출력이 되는 제품입니다.

UPS용 배터리이기 때문에 패스스루, 논스위칭이 지원될 것으로 추측됩니다. 나중에 기회가 된다면 구매해서 사용해 볼 예정입니다.
