시마노(shimano) 변속 레버 수리하기

레버 변속이 잘안되서 자가 수리를 해보았습니다.

아래 동영상과 같이 변속 레버를 밀어도 그냥 밀리고 변속이 되지 않는 문제입니다.

제 자전거의 레버는 Tiagra 레버인데 좀 오래된 모델입니다. 10년 이상은 된 것 같습니다.





먼저 레버 전면의 고무 커버를 위로 제껴줍니다.

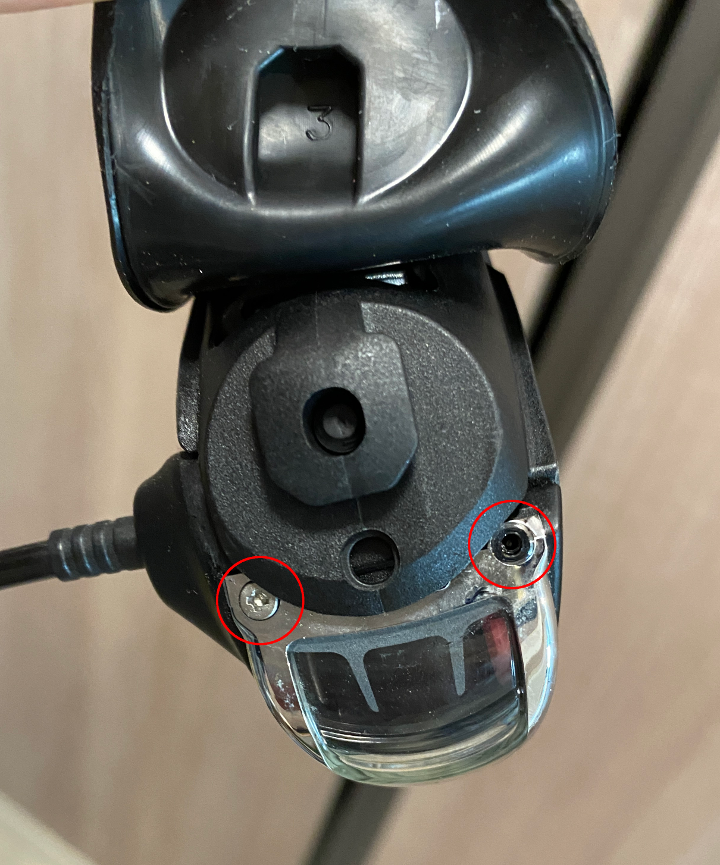

제끼면 아래와 같이 나사 두개가 보입니다.(하나는 이미 뺐습니다.)

나사를 모두 빼고 은색 플라스틱 커버를 아래로 당기면 빠지게 됩니다. 아래쪽에 걸리는 부분이 있으니 부러지지않고 살살 당겨줍니다.





브레이크를 잡고 변속 레버 전체를 안쪽으로 밀면 아래와 같이 변속을 해주는 부품들이 보입니다.

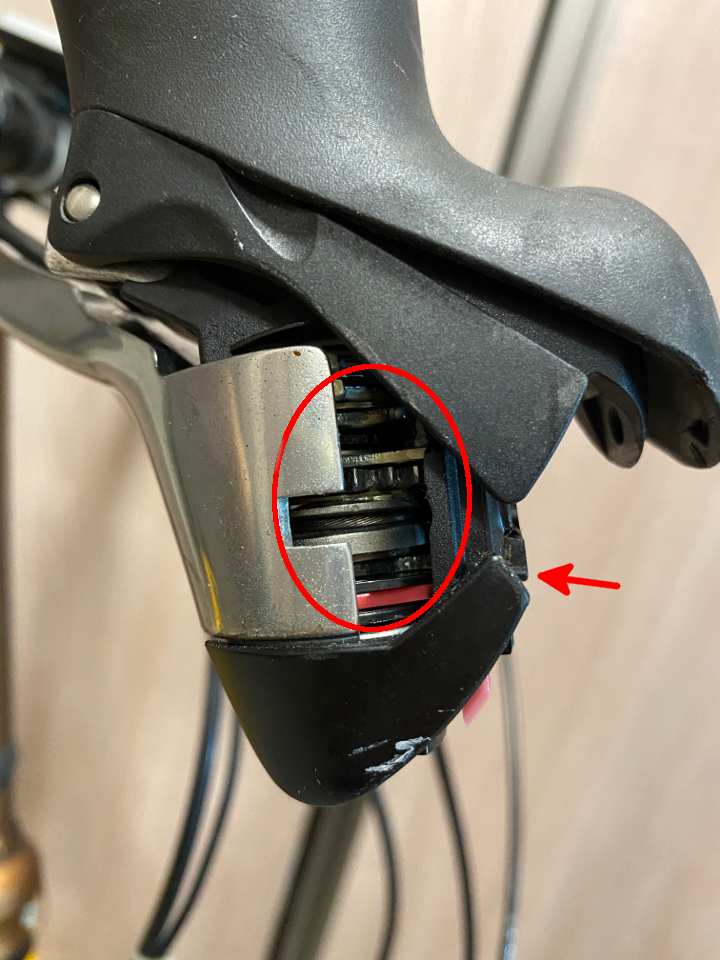

빨간 동그라미로 표시한 부분에 WD-40을 흠뻑 뿌려줍니다. 바닥에 신문지를 깔아두는게 좋습니다.

화살표 부분에 틈이 보이는데 그곳에도 뿌려주었습니다.





변속을 해보면 딸깔딸깍 소리가 나면서 변속이 됩니다.





잘동작하면 역순으로 조립해 줍니다.



레버에 WD-40이 흘러서 묻기도 하는데, 물티슈에 알콜을 적셔서 닦으니 깔끔하게 닦입니다.

요즘 많이 사용하는 손세정제로 닦아도 될 것 같습니다.
